Electronica Aplicada II

                    Circuitos Sugeridos Para la Practica II de PSpice

    Respuesta en frecuencia

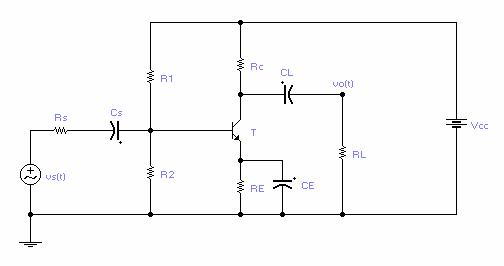

 1)

• Determine las capacidades de acoplamiento Cs, CE y CL para que la
• Calcule el BW



Vcc = 12 V,   Rs = 1 KW

R1 = 56 KW,   R2 = 22 KW

Rc = 4K7,   RE = 2K7

RL = 68K

2N2222

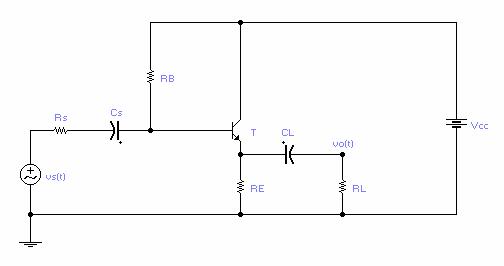

2)Determine el BW del circuito.

Vcc = 15 V

Rs = 750 KW

RB = 4M7

RE = 5K1

RL = 5 KW

Cs = 100 µF

CL = 220 µF

Q2N2222

     ¿ Qué valores deben tomar Cs y CL si se quiere una

    ?.

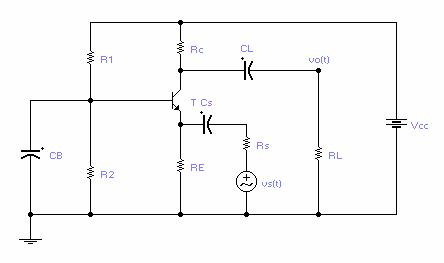

3)Determine la  y el BW del circuito.

Vcc = 9 V

Rs = 10 W

R1 = 68 KW

R2 = 24 KW

RE = 1K5

Rc = 3 KW

RL = 3 KW

Cs = 10 µF

CL = 10 µF

CB = 10 µF

·         ¿ Que capacitor modificaría si se quiere una ?

4)Modifique el cto Nro 1 para ampliar el ancho de banda.(Cto Cascode)
