Electronica Aplicada I

       Guia de Ejercicios

      Circuitos Monoetapas Polarizacion

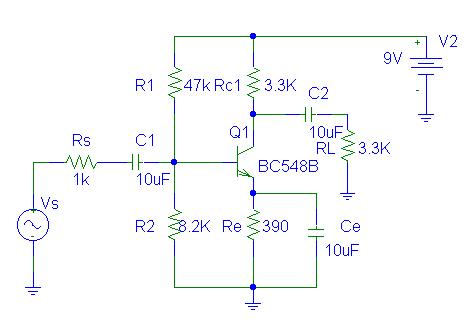

Ej. 1.



    -Hallar el punto de trabajo

    - Representar la recta de carga estatica y dinamica

    - Verificar maxima excursion simetrica

    - Verificar condicion de apantallamiento

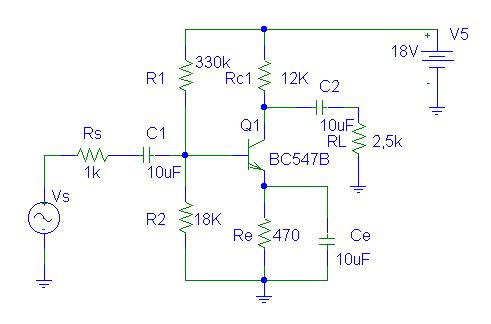

Ej. 2.

    - Idem problema 1

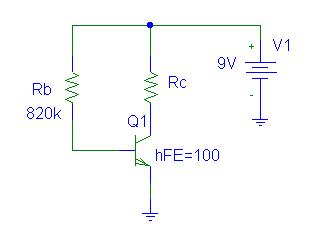

Ej. 3.

    -Hallar el punto de trabajo para los siguientes valores de RC

                2k7, 3k3, 3k9

    - Representar las rectas de carga estatica en cada caso

    - Conclusiones

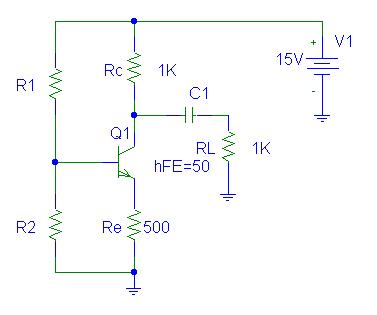

Ej. 4.

.    - Calcular los valores de R1 y R2 de manera de obtener la maxima excursion simetrica.

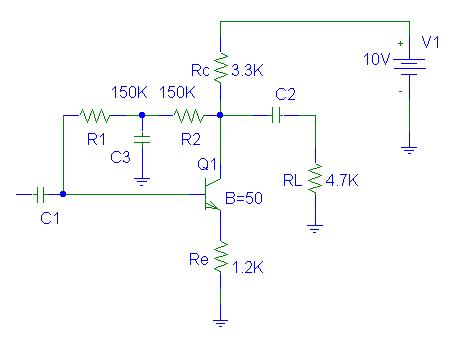

Ej. 5.

    -Hallar el punto de trabajo del circuito.

    -Verificar excursion simetrica

    - Comentar las ventajas de esta forma de polarizacion.

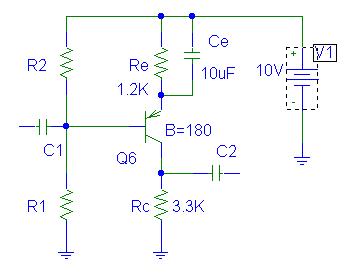

Ej. 6.

    -Hallar los valores de R1 y R2 para obtener maxima excursion simetrica
